さて、今回は、・・・

おいらが、「アクリル板」や「塩ビ板」の曲げ加工の際に使っている

「曲げ加工用ヒーター」＆「ヒートコントローラー」をご紹介いたします。

ご存知のように「アクリル板」や「塩ビ板」に熱を加えると・・・

曲げることが出来ます！！

この作業を楽に行うためのものが・・・

「曲げ加工用ヒーター」＆「ヒートコントローラー」です。

こちらが、「曲げ加工用ヒーター」

で・・・

こちらが、「ヒートコントローラー」です。

実は、おいら・・・

以前、この「アクリル曲げ加工用ヒーター」をネットで購入したときに、・・・・

１台しか必要ないのに、酔っ払って２台注文してしまって・・・

まあいやと思いつつ・・・・

１台をアクア倉庫に隠していたのですが・・・

先日、おいらの友達に見つかってしまい・・・

「２台も必要ないだろ！１台俺にくれ！！」・・なんてバカなこと言うから・・・

プレゼントすることにしました！！

でも、・・・

すぐに持って帰らせるのはやめて・・・

「ブログネタとしての写真撮り」が終わってから・・・

引き渡すことにしました！！

で・・・・

その「曲げ加工用ヒーター」がコチラです！！

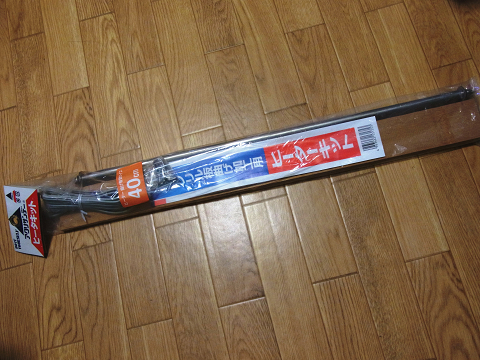

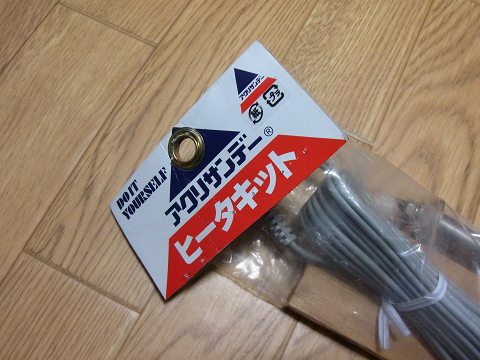

「アクリサンデーヒーターキット」という商品です！！

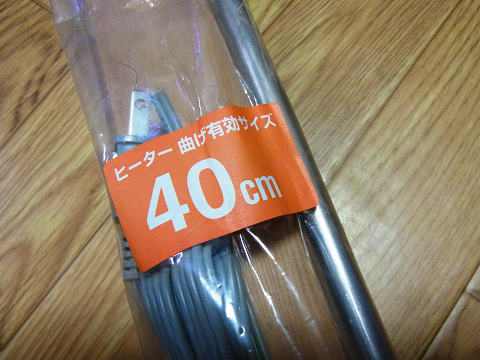

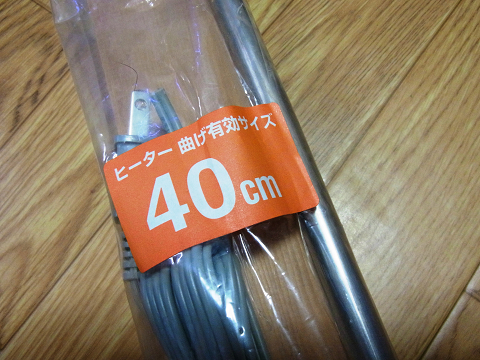

ヒーター曲げの有効サイズは「４０ｃｍ」です。

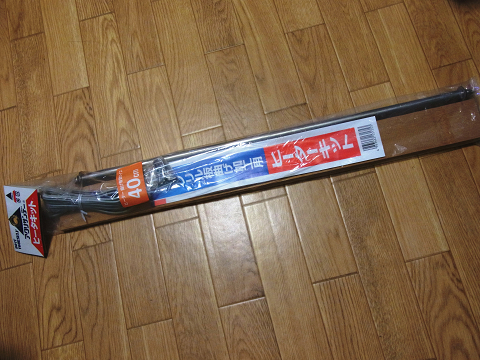

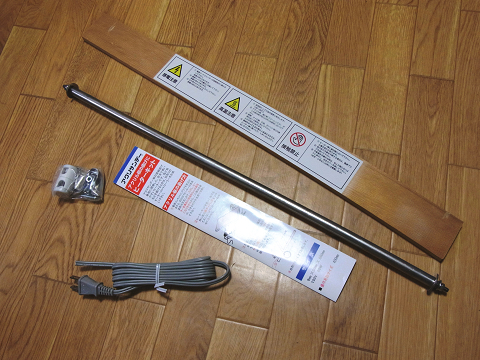

早速、袋の中身を取り出してみました！

コンセントのコードがつながってなかったり・・・

パーツがバラバラになっていたりするので・・・

うすうすおわかりかとは思いますが・・・

「アクリサンデーヒーターキット」は、・・・

自分で組み立てなければなりません！！

だから、・・・

「ブログネタとしての写真撮り」をしようと思ったわけですが・・・

では、・・・

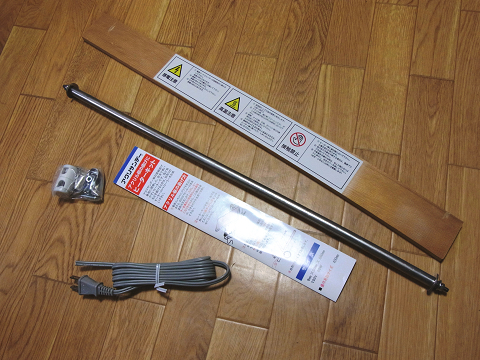

パーツを１つづつ見ていきましょう！！

まず・・・

「板」です！！

正確に言えば、・・・

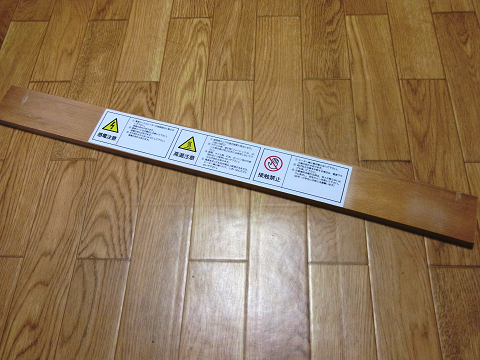

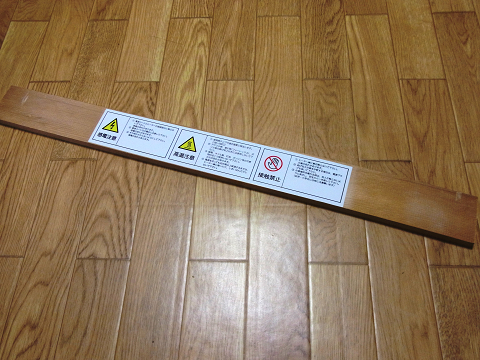

「感電注意」、「高温注意」、「接触禁止」と書かれたシールが貼ってある「台座板」です。

「感電注意」、「高温注意」、「接触禁止」なんて書かれたら・・・・

ヘタレなおいらは、ビビッてしまいます！

こんな危険なものを、購入者に組み立てさせるところがスゴイ！！

ちなみに・・・

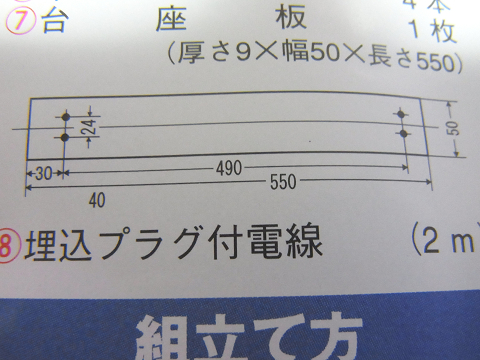

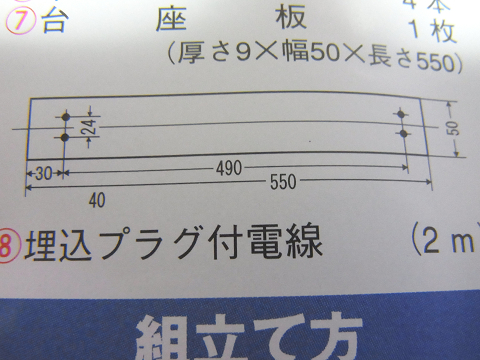

「台座板」のサイズは、「５０ｍｍＸ５５０ｍｍ」です。

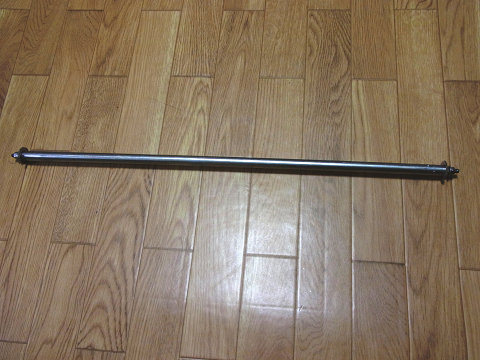

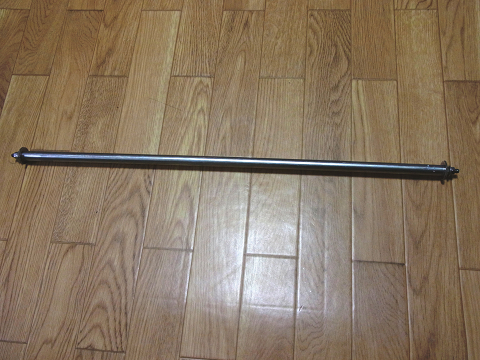

「鉄の棒」です！

正確に言えば・・・

「ヒーターエレメント」というカッコイイ名前の「棒」です。

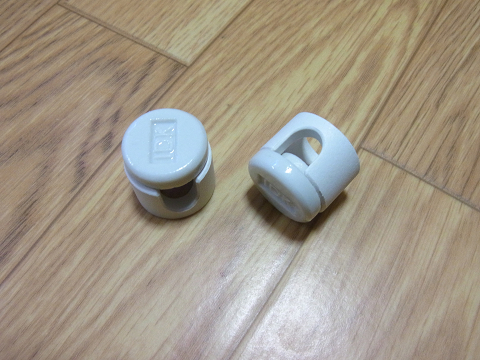

意味不明な「磁器製の部品」の部品です！

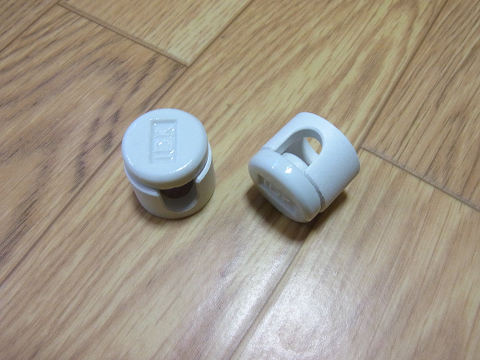

「磁器製端子カバー」と言うものだそうです。

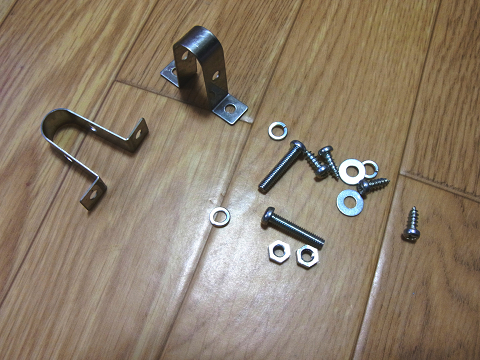

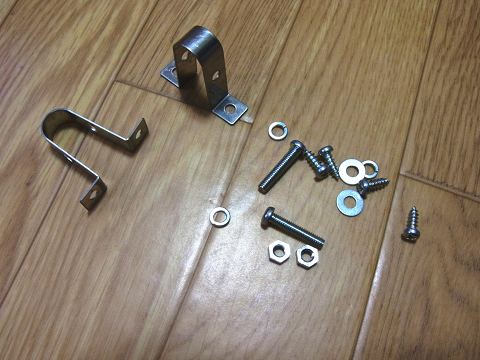

いろんな「金具」です！！

「ヒーター支持金具」や「ネジ」などです。

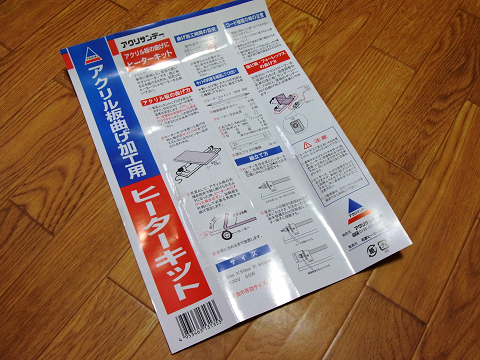

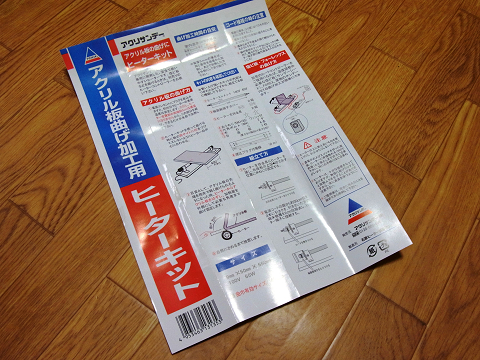

「説明書」です。

以上、袋の中に入っていたものです！！

まず、説明書に目を通しました！

これ、大切なことです！！

ということで・・・・

組み立て開始です！！

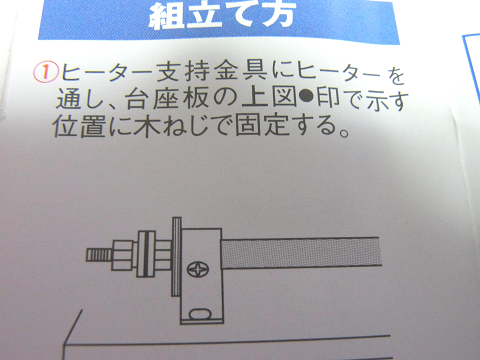

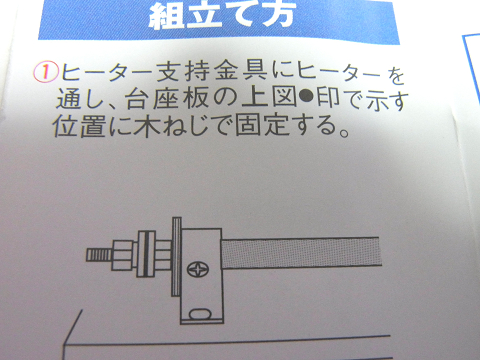

説明書の「組立て方」に従い作業を進めます。

まず、この作業から・・・

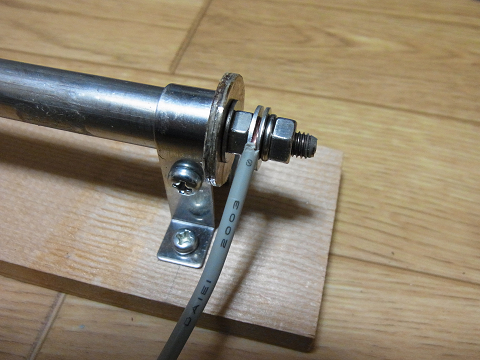

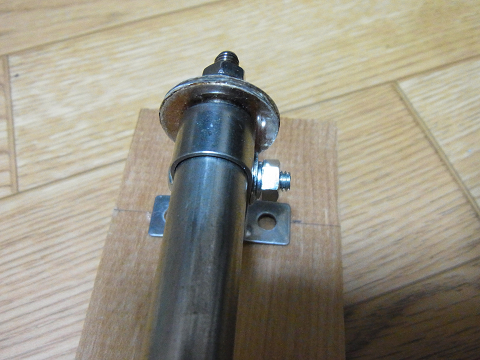

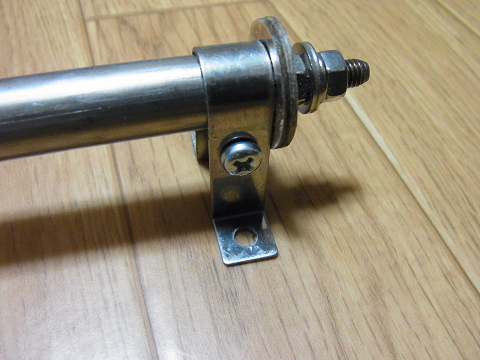

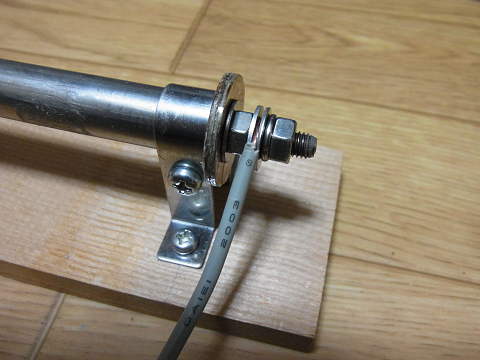

ヒーター支持金具にボルトを通し、ヒーターを通しました。

これを・・・

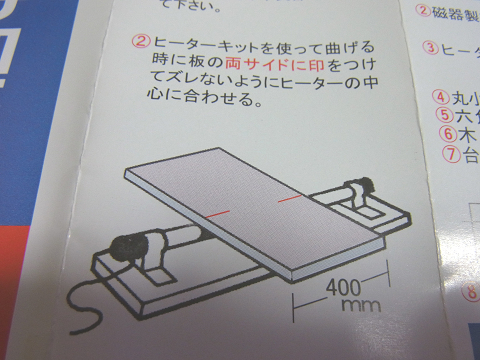

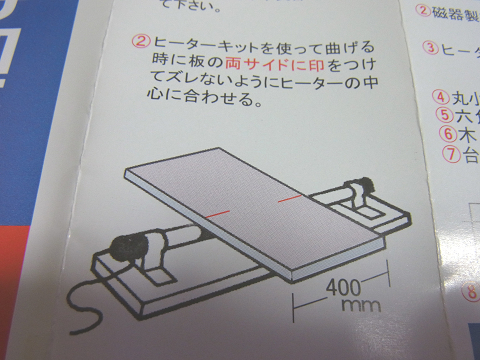

下の写真内の図の位置に取り付けます。

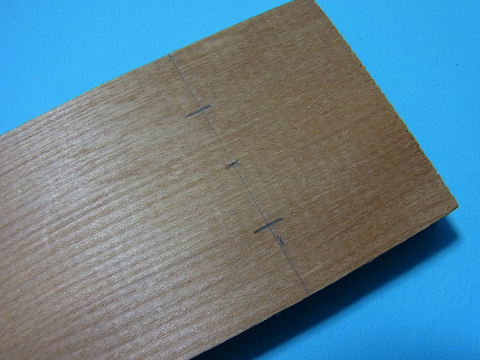

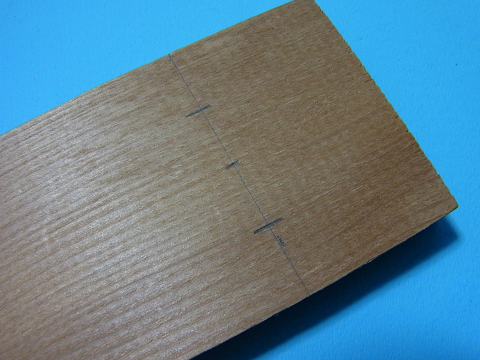

「台座板」の取り付け位置に印を付けました。

が・・・・

さっさと取り付けようとしたところ・・・・

最初に取り付けたボルトが邪魔して、・・・

台座にネジを取りつけることが出来ませんでした！！

こんな感じで・・・

なので・・・

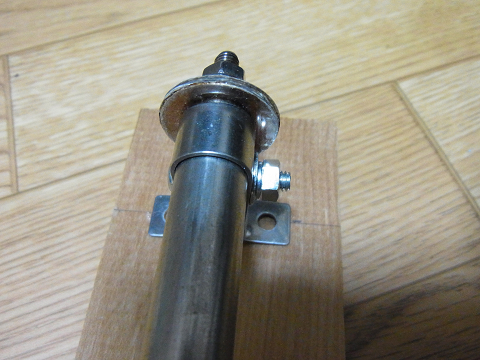

いったんボルトを取り外し、・・・

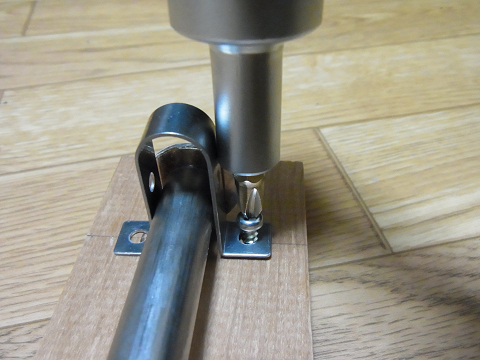

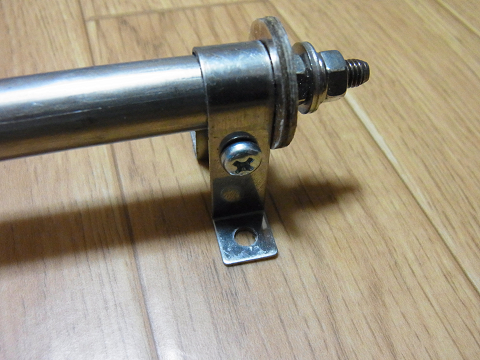

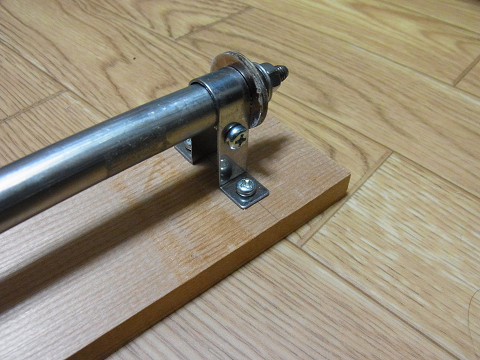

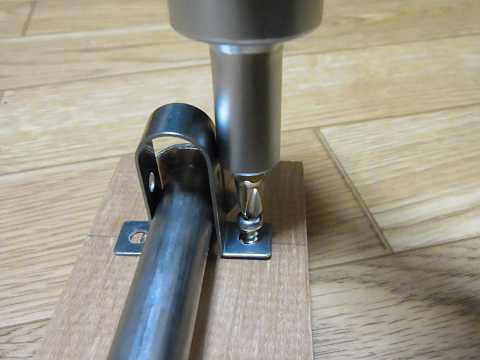

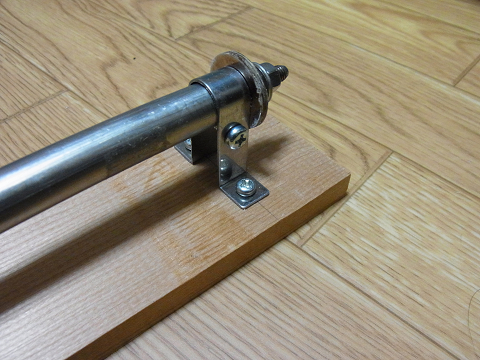

木ネジで支持金具を「台座板」に固定しました！！

そして、もう一度ボルトを取り付けました！！

説明書は、よ～く読みましょう！！

次は、この作業です！！

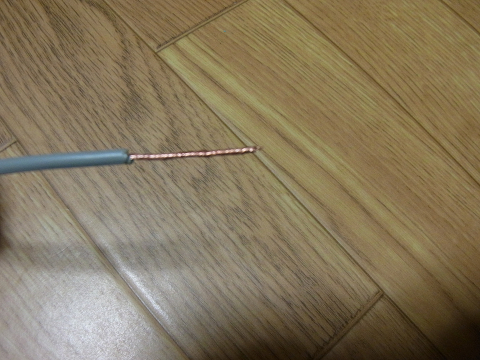

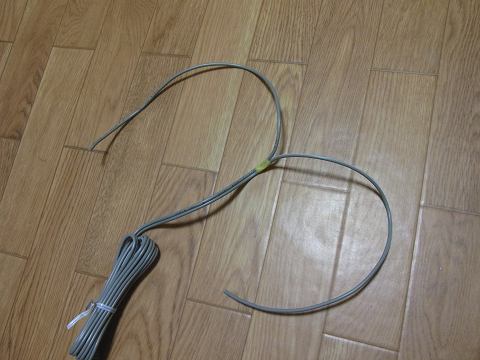

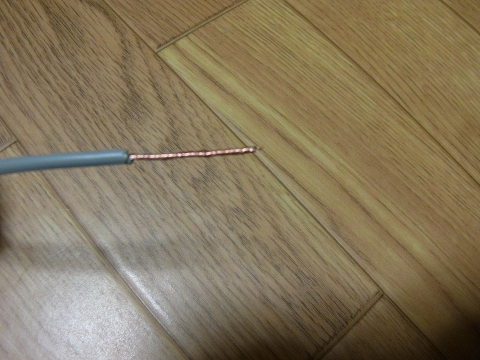

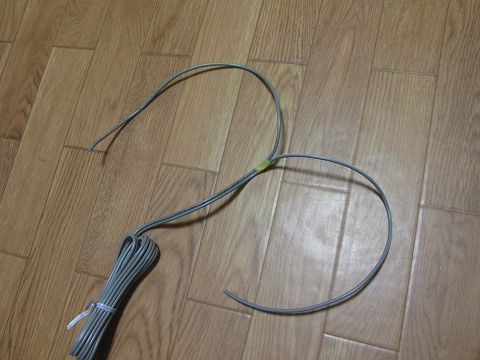

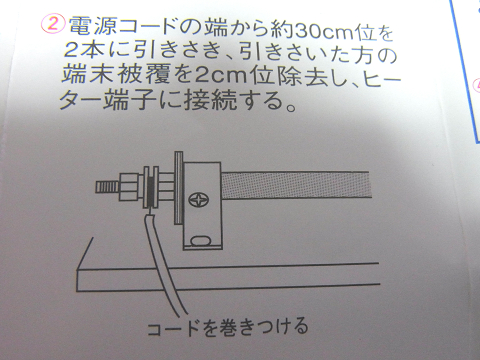

コードを引きさき・・・

コードのゴムをはがし・・・・

ヒーター端子に接続しました！！

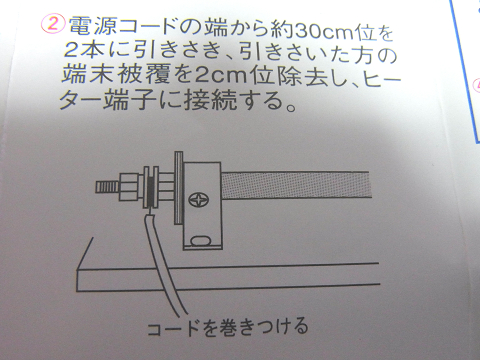

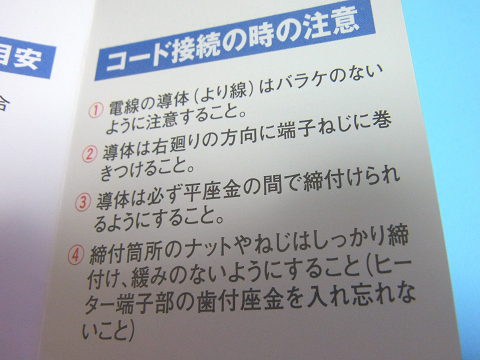

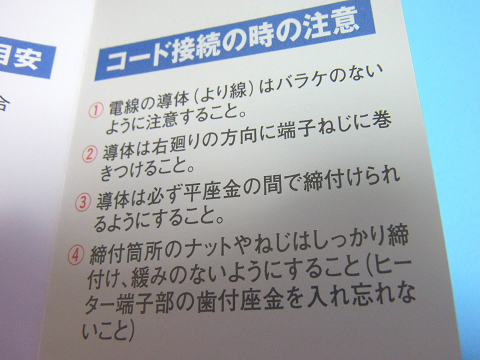

そうそう、説明書に「コード接続の時の注意」が書かれていましたので、

このとおりに作業しました！！

最後に・・・

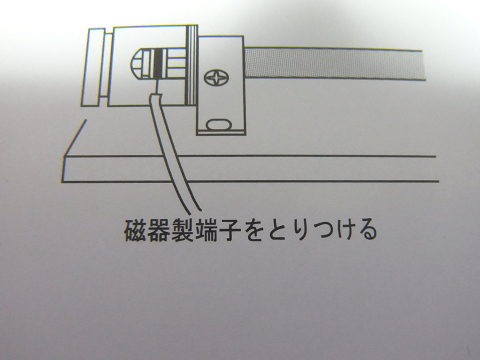

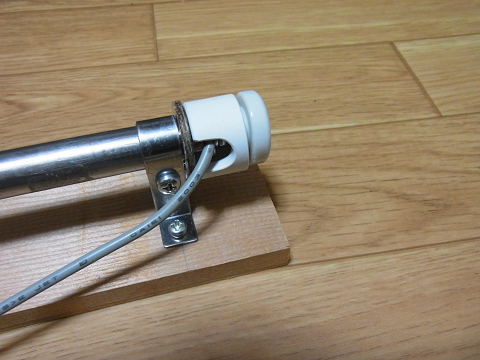

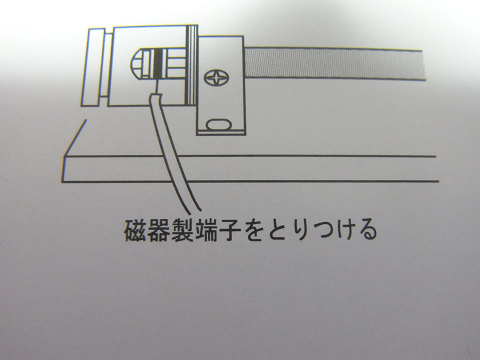

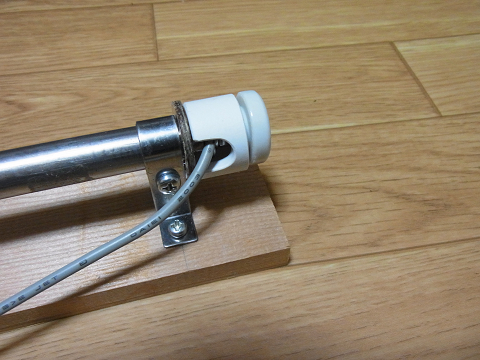

「磁器製端子カバー」を取り付けました！！

説明書の図と違うような気もしますが・・・

これ以外は考えられないので、まあ、良しとしましょう！！

ということで・・・

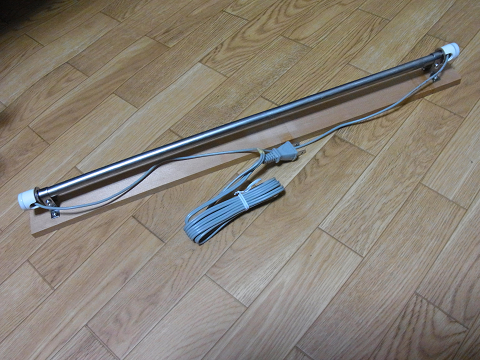

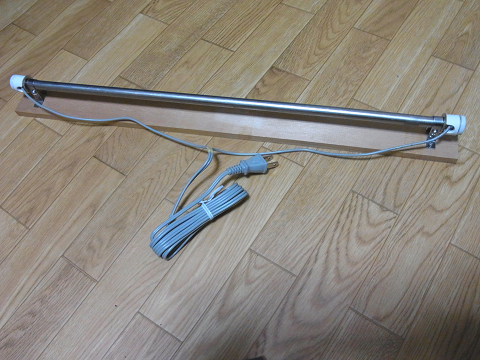

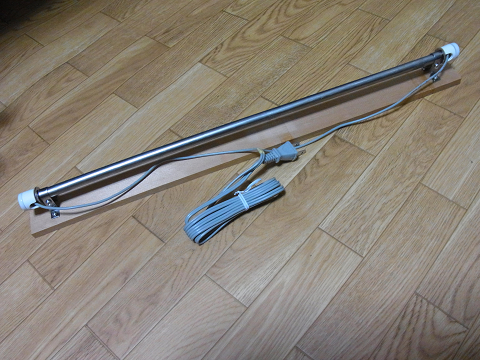

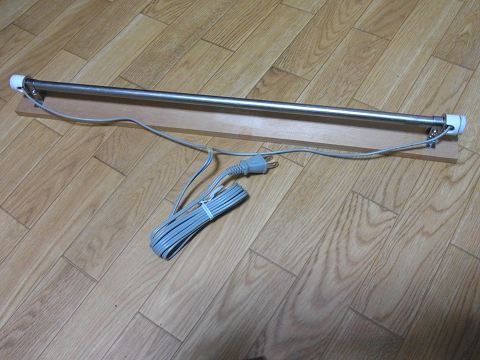

これで完成です！！

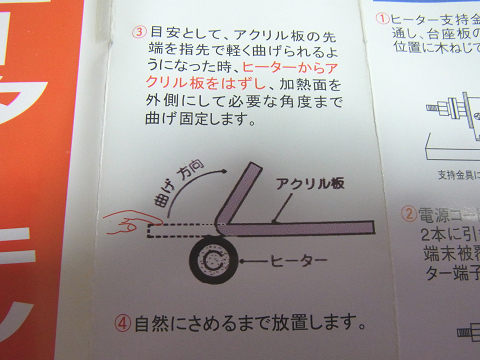

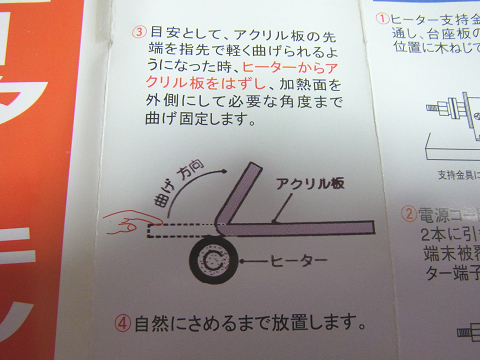

こんな感じで、アクリル板を曲げます！！

塩ビ板を曲げる場合も要領は同じです。（温度は違いますが・・・）

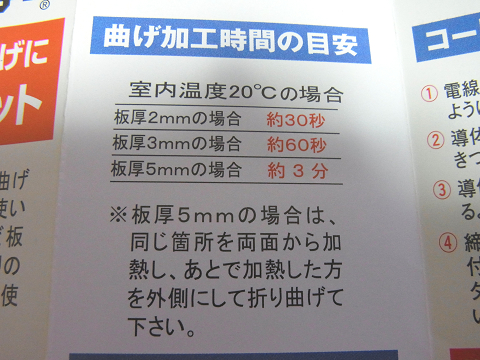

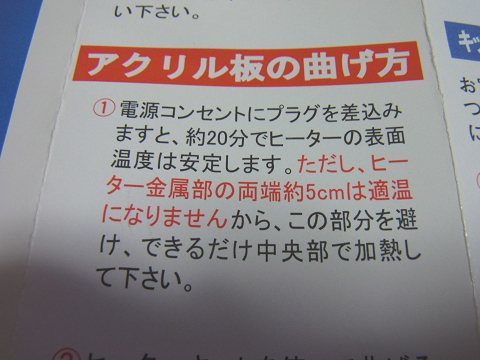

曲げ加工時間の目安です！！

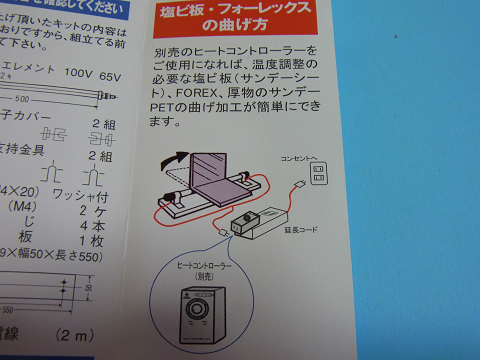

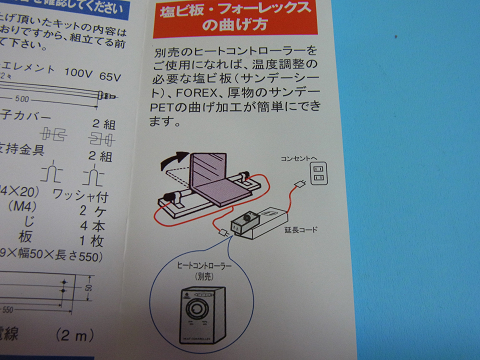

「塩ビ板」の曲げ方です。

ようするに・・・

「アクリサンデーヒーターキット」は、「アクリル板の曲げ」に適した温度なので・・・

「アクリル板」以外を曲げるときは・・・・

別売りの「ヒートコントローラー」を使ってくださいということです！！

で・・・

「フォーレックス」ってなんだ？

まあいいか！！

そうそう・・・

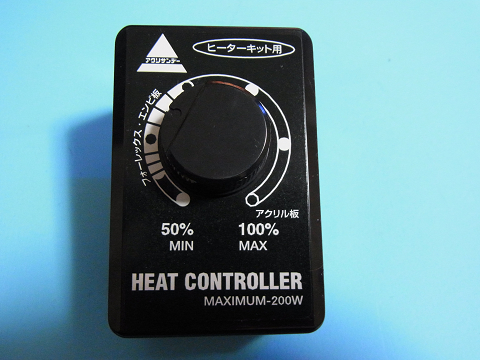

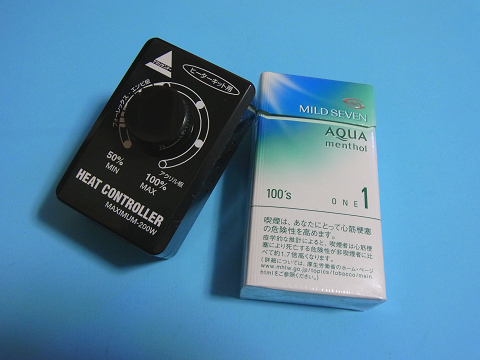

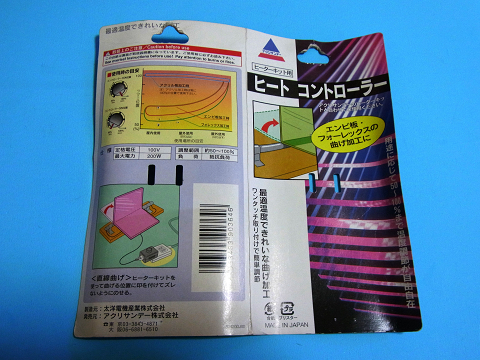

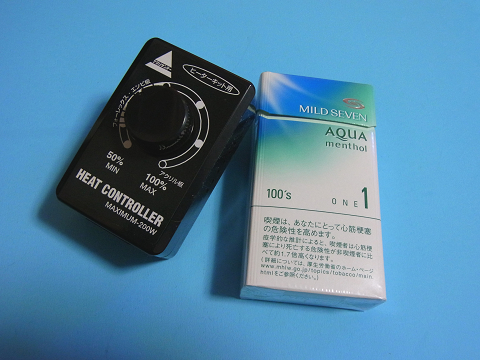

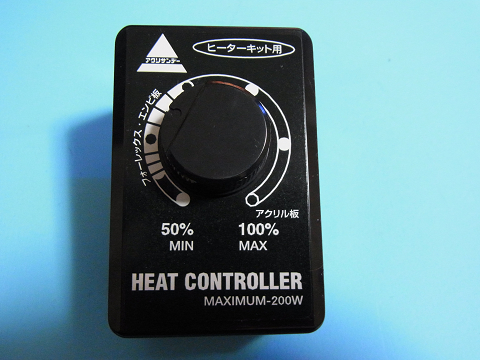

「ヒートコントローラー」というのは、こんなやつです。

「ヒートコントローラー」は、別売りです！

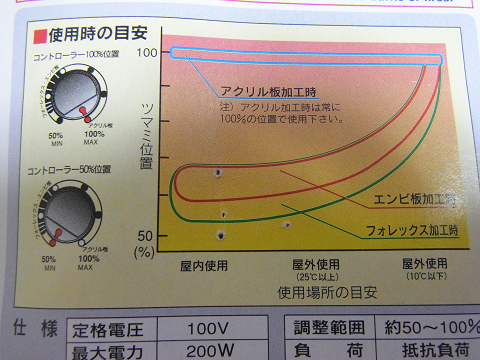

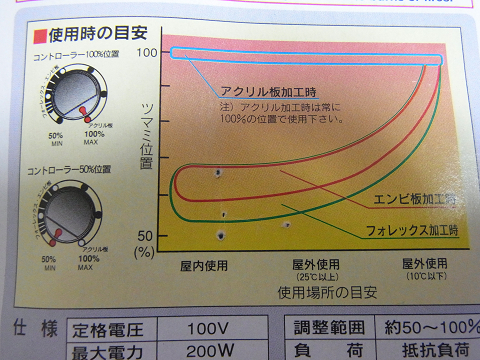

コントローラの使用時の「ツマミ位置」の目安です。

ちなみに、・・・

おいらは、「アクリル板」を曲げるときも、・・・

「ヒートコントローラー」を使っています。

実際の「曲げ加工」の作業風景については、

作業を行うときにアップにしようと思いますが・・・

以上、おいらが、「アクリル板」や「塩ビ板」の曲げ加工の際に使っている

「曲げ加工用ヒーター」＆「ヒートコントローラー」のご紹介でした！！

では、また・・・
