オーバーフロー水槽自作！アクリル給水パイプの曲げ加工編

小型オーバーフロー水槽の自作作業を継続中です！！

オーバーフロー水槽の自作ネタで、２０記事を超えていますが・・・

いつものペースと言うことで・・・

さて・・・

先日は、排水管の加工＆取り付け作業を行いました！！

前回の記事
⇒　オーバーフロー水槽自作！排水管の加工＆取り付け編

---

---

本日は、「アクリル給水パイプの曲げ加工」を行います。

「曲げ加工」なんてエラそうに書いていますが・・・・

マメデザインのマメオーバーフローのように複雑な曲線に曲げたりするわけではなく・・・・

単に「くの字」に曲げるだけです！！

そうそう、・・・・

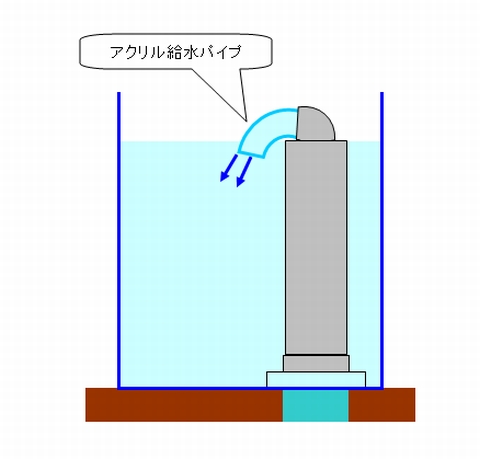

「アクリル給水パイプ」についての詳しい説明は不要だとは思いますが・・・

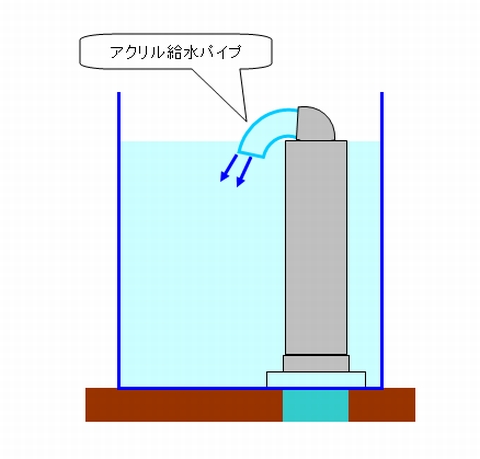

この部分のパーツです！！

では、早速・・・

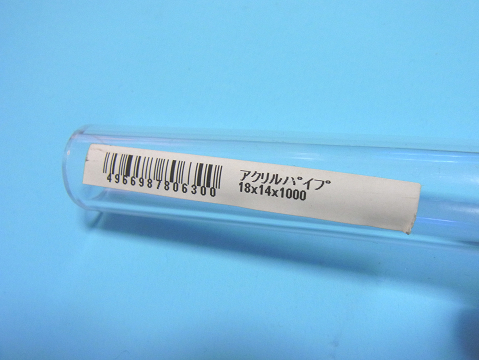

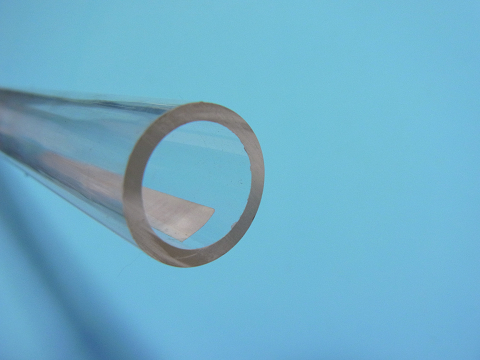

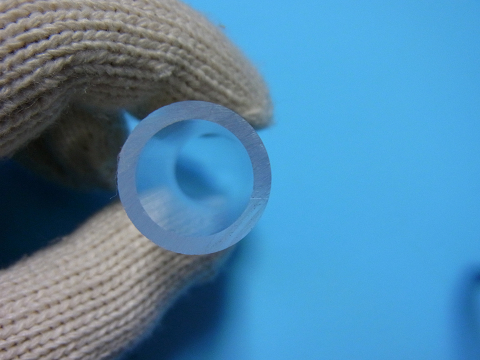

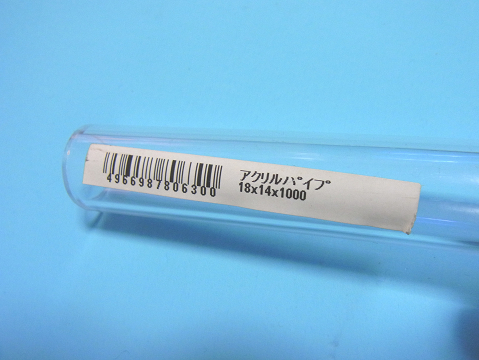

まず、今回使うアクリルパイプです。

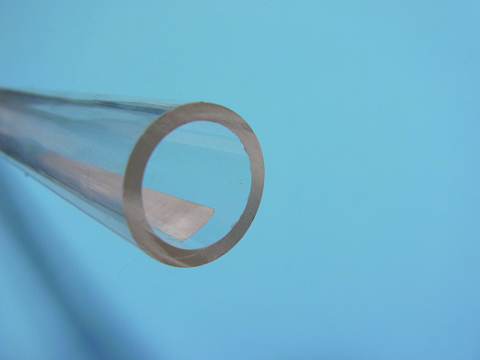

「外形１８ｍｍ」、「内径１４ｍｍ」、「厚さ２ｍｍ」のアクリル透明パイプです。

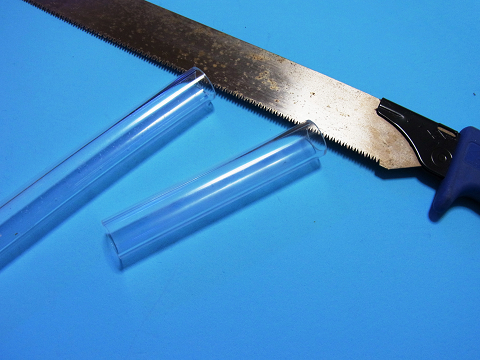

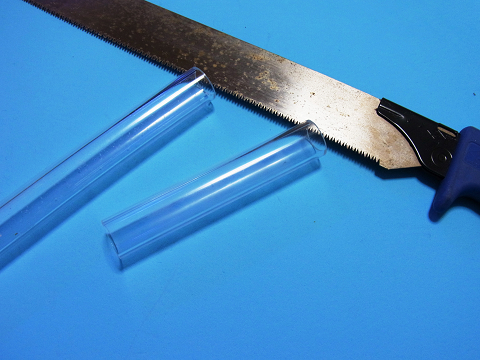

これを「ノコギリ（パイプソー）」で「１０ｃｍ」の長さにカットしました。

次は、「ヒートガン」をセッティングします。

「ヒートガン」とは、「ヒーティングガン」とか「ホットガン」などとも呼ばれ、

高温の熱風を発生させる強力なドライヤーのようなものです！！

おいらが、愛用しているヒートガンについては、過去記事でご紹介しています！
⇒　ヒートガン（パワーソニックヒートガンセットHG-10S）

---

---

アクリルパイプは、熱を加えると簡単に曲げることが出来るので・・・

コンロやバーナーの熱を利用したり、・・・

天ぷらの要領で熱したサラダ油を利用したり・・・

色んな方法がありますが・・・

おいらは、「ヒートガン派」です！！

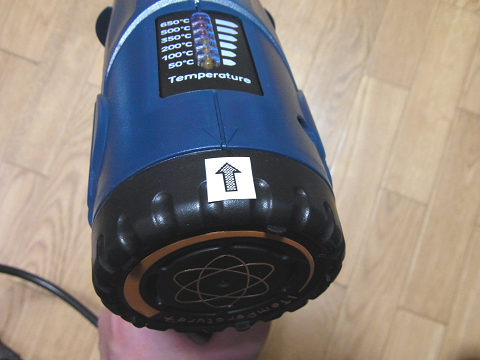

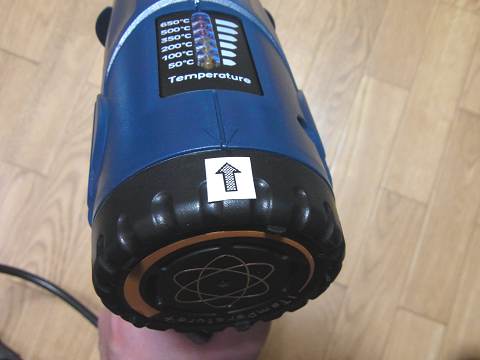

まず、おいら好みの温度（１８０～２００度）にセットしました。

手前の黒い部分が温度調節のダイヤルです。

アクリルパイプの「曲げ」にちょうど良い温度になるところに、

白いテープで矢印を貼っています。

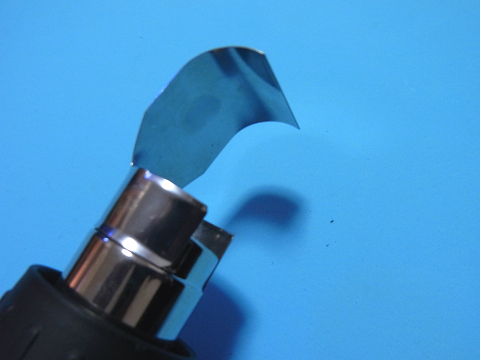

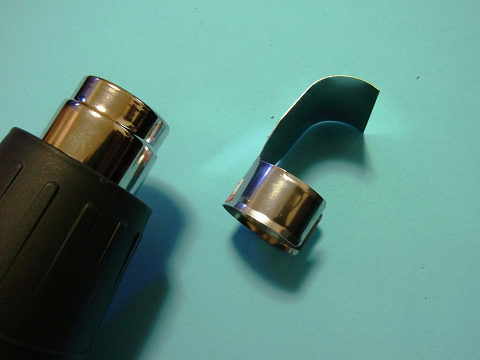

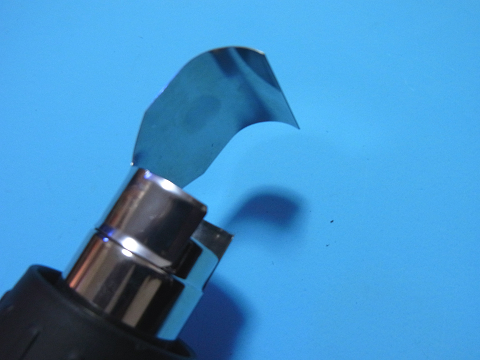

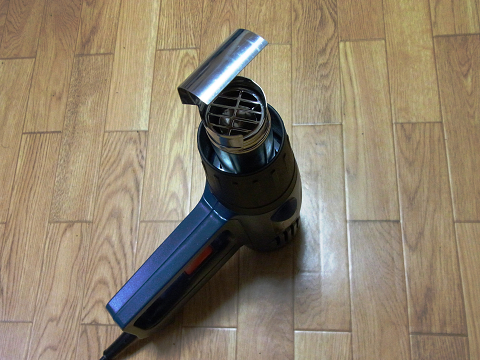

ヒートガンに「曲げ加工」用の先端ノズルをセットしました。

「曲げ加工」用の先端ノズルを使うと、

曲げたい部分全体を温めることが出来るので、

曲げやすくなります。

ヒートガンを両手が使えるように立てました。

ヒートガンのスイッチオンです！！

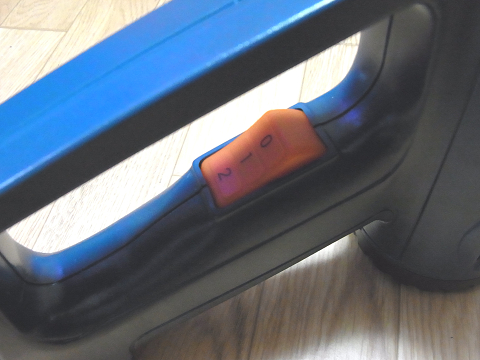

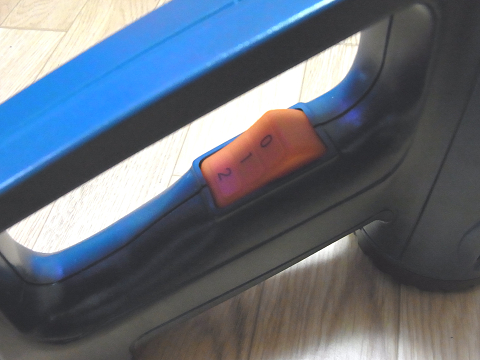

オレンジ色の部分がスイッチです。

「１」、「２」と書いてあるのは、風量調節を意味します。

あっ、

ここから先は、写真を撮りやすくするために、ヒートガンを寝かせました。

でも、普段パイプを曲げるときは、ヒートガンを立てています。

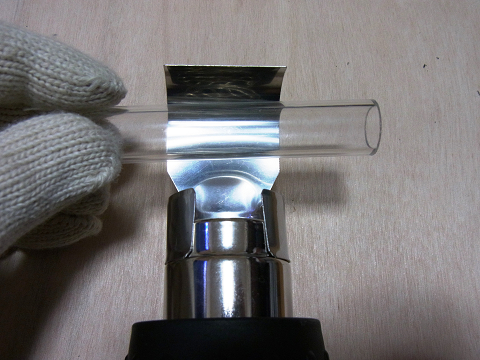

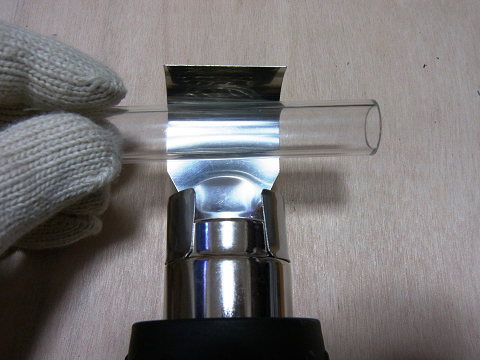

温風が出てきたら、アクリルパイプをセットしクルクル回します。

曲げる部分全体を暖めるような感じです！！

温風で火傷しないように注意しましょう。

カメラを右手で持っているために・・・・

撮影できませんが・・・

おいら、左手には軍手をしていますが、右手は素手です！！

素手の感覚で、アクリルパイプが柔らかくなる状態を判断しています。

（真似される場合は、自己責任でおねがいします。）

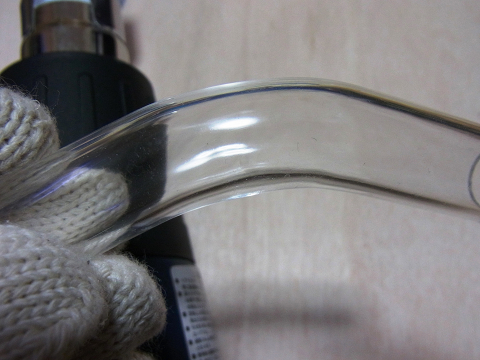

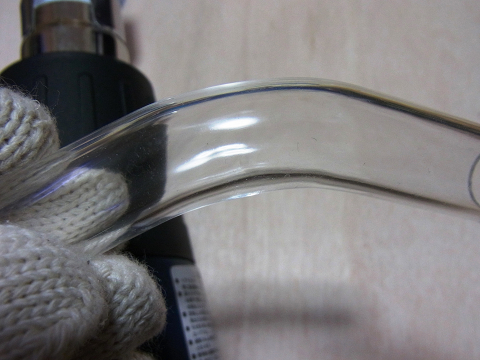

「今だっ！！」という状態になったら、ゆっくり曲げます！

すぐに固まってしまうことはないので、あせらなくていいと思います。

パイプの状態に気を使いながら・・・・

ゆっくり、慎重に曲げましょう。

（補足）
「今だっ！！」という状態を記事で表現したかったのですが・・・・

上手く表現できませんでした。

何回も曲げて、手が覚えた感覚で判断しているとしか言いようがありません。

ある程度曲がったら、・・・

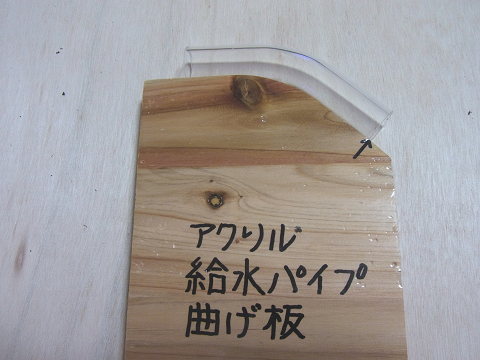

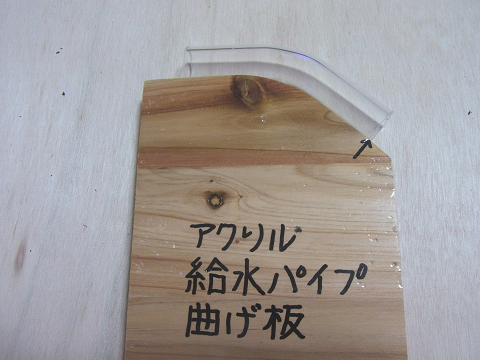

おいらのオリジナル「曲げ板」にセットし、角度を確認します。

「手が覚えている」とは、このことだと思います。

ジャストな角度でした！！

（補足）
「曲げ板」の曲線に押し当てて曲げているわけではありません。

（補足）
「曲げ板」は、曲げる角度が３０度ぐらいになるように作っています。

この「曲げ板」は、過去の経験をもとに、・・・

３０ｃｍ幅の水槽で、おいら好みの給水角度を作るために、

使っています。

あと・・・

おいらの「わがままなアクア友達」が、・・・

「この前と同じ角度の給水パイプを作ってくれ！！」

なんて平気で言ったりしますので・・・・

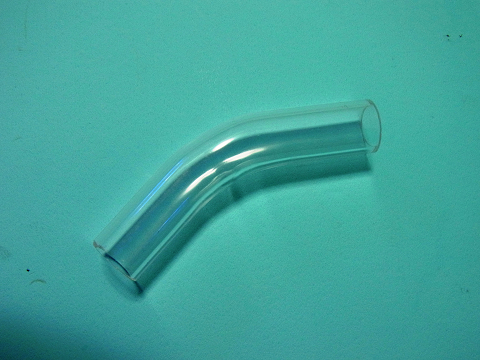

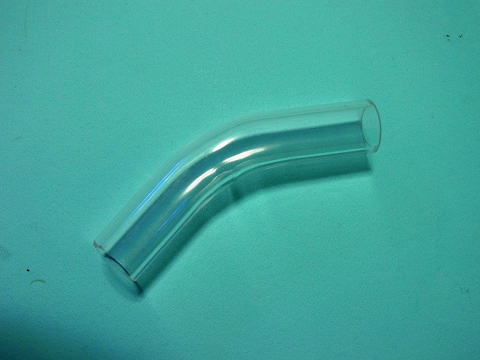

そして、出来上がったのがこちらです！！

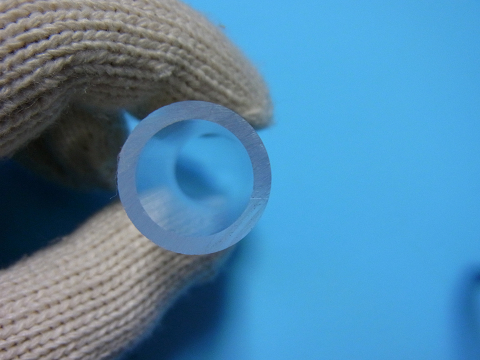

パイプの穴の中も楕円形に変形していません。

たいへんよくできました！

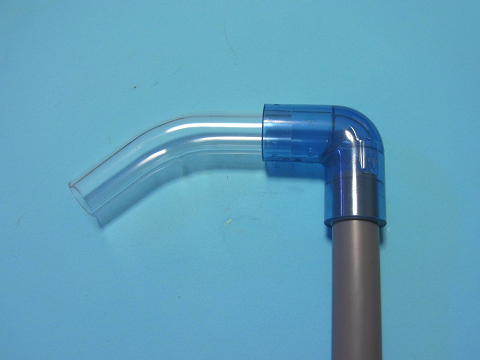

とりあえず、エルボ継手（写真のクリアブルーのパーツ）にセットしてみました。

いい感じです！！

納得の仕上がりです！！！

（補足）
アクリルパイプを曲げる途中に、

曲げている部分が楕円形に変形してしまったり、

パイプにシワが入る場合は、

パイプの中に「塩」や「砂」をギッシリ詰め込んで、

テープでふさぎ、作業をすればよいかと思います。

最後に・・・・

先ほど、パイプを曲げる時には、・・・・

パイプの状態に気を使いながら・・・・

と書きましたが、

パイプへの気使いがないと・・・

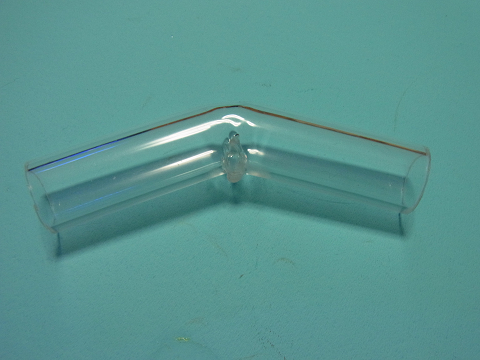

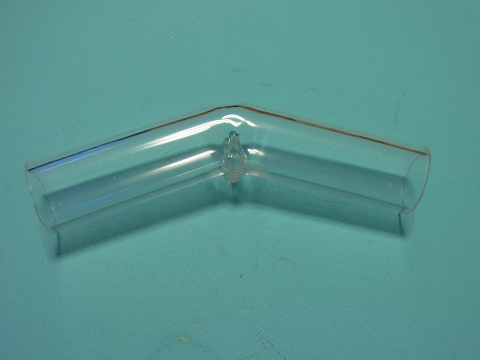

下の写真のようにシワが入ってしまいます。

（以前、失敗したものです。・・・念のために・・・）

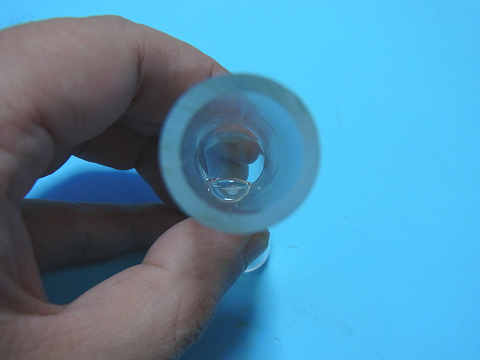

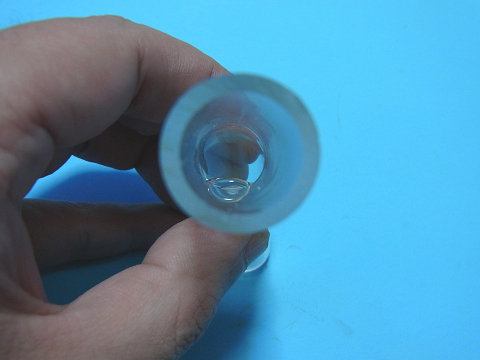

こうなってしまったら、パイプの中に曲げた部分が食い込み・・・

水の流れを妨げることがありますので、注意が必要かと・・・

パイプの中に曲げた部分が食い込み、突起のようになっています。

曲げる部分の全体を温め、・・・

パイプの状態に気を使いながら・・・・ゆっくり、慎重に曲げる

これが、おいらがアクリルパイプを曲げるときに心がけていることです！！
