オーバーフロー水槽自作！配管編（その3）シャワーパイプの作製
小型オーバーフロー水槽の自作作業を継続中です！！
ここのところ、「自作ネタ」ばかりで、・・・
「DIYブログ化」していますが・・・
まだまだ続きますで・・・
覚悟して下さいね！！
なんてカッコつけて書いていますが・・・・
子どもの頃の図工や技術の作品作りのときは・・・
ほとんど先生や友達に作ってもらっていました！！！
スポンサーリンク
さて、先日は、キャビネット内の配管作業を行いました。
前回の記事
⇒ オーバーフロー水槽自作！配管編（その2）キャビネット内の配管
本日は、「シャワーパイプ」を作りたいと思います。
「シャワーパイプ」は、「ウールボックス」に排水される水を・・・
「ウールボックス」の全体に拡散させるものです。
これにより・・・
・排水音の消音
・ウールマットの目詰まり軽減
・濾過槽に流れる水への酸素供給
などの効果が期待できます。
では、早速、作業開始です！！！
まず、準備したのは・・・
塩ビパイプの「ＶＵ ４０ミリ」を「１４０ｍｍ」にカットしたものです。
「エルボ（DV継手 90°）」です。
「VU継手 キャップ（40ミリ）」です。
とりあえず、・・・
この３つのパーツを仮組みしてみました。
スポンサーリンク
配管し、ウールボックスにセットしてみました。
ウールマットを敷いた状態で高さを調整しておくと良いかと・・・・
「シャワーパイプ」の位置も高さも、とってもいい感じです！！！
なので・・・・
穴あけ作業に進みます！！
「シャワーパイプ」には、「パイプソー」や「ディスクグラインダー」で・・・
スリット（切れ目）を開けたりする方法もありますが・・・・
おいらは、丸い穴をたくさん開けるのが好きなので・・・
ドリルで穴を開けていきます。
まず、穴を開ける箇所に印をつけました。
ここに、「８ｍｍ」の穴を開けます。
「ドリルドライバー」に「８ｍｍ」のドリルビットをセットしました。
１個づつ穴を開けていきました。
途中経過です。
穴あけ完了です。
削りカスを取り除くため「面取カッター」で面取りしました。
キレイに削りカスを取り除くことが出来ました！
シャワーパイプを組み立てました。
「分解掃除」ができるように、接着剤は使っていません。
ウールボックスにセットしました！！
納得の仕上がりです！！
が・・・・
またもや、コイツの出番はありませんでした！
コイツを使った作業の様子をアップしうと思いつつ・・・・

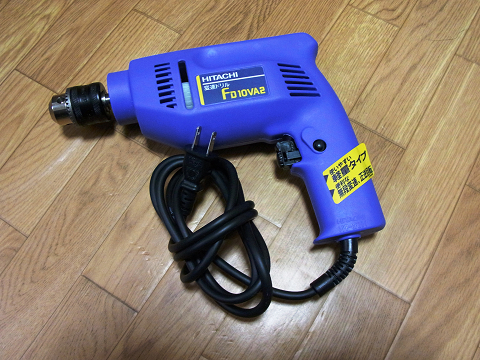

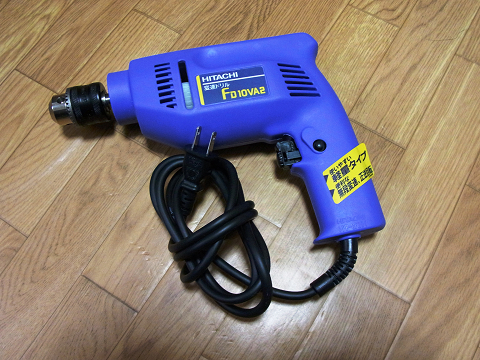

またもや忘れられていた「電気ドリル」（日立工機 FD10VA2）です！
電気ドリル（日立工機 FD10VA2）を持っていることを思い出したときの記事
⇒ オーバーフロー水槽自作！濾過槽作製編（その4）パンチングボードの自作
そうそう・・・
電気ドリル（日立工機 FD10VA2）については、
過去記事にアップしていますので、ご参照下さい！！
⇒ 電気ドリル（日立工機 FD10VA2 無段変速モデル）
オーバーフロー水槽の完成までには・・・
まだまだ、作業は残っていますが・・・
今日の作業は、これで完了です！！
では、また・・・
